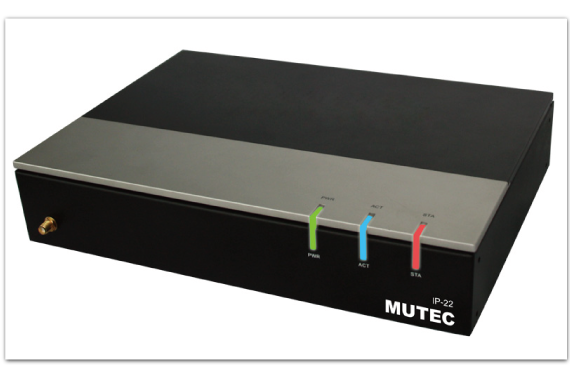

IP-22 網路中央控制主機
產品介紹 / 控制系統
IP-22規格

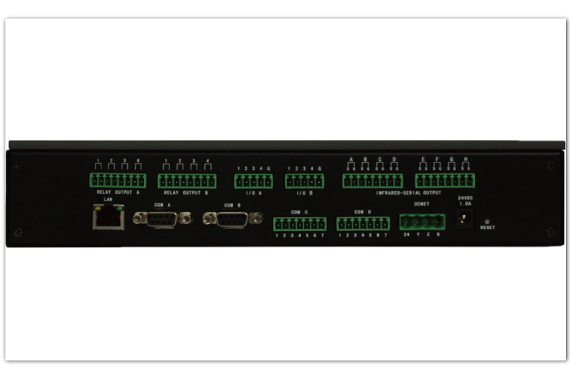

輸入/ 輸出端子 軟體平台，1組專用4-PIN24V電源供應 Linux kemel 2.6.29
8組紅外(可達1.2MHz) 或單向RS232端子(可達115200bps)，8組可編程數位I/O輸入
8組隔離低壓繼電器(常開接點)，1組RJ45 10/100M網路端子
2組雙向RS232 控制埠，2組雙向RS232 / 422 / 485 控制埠
1組外部電源輸入24VDC，1個系統重置按鈕
軟體平台
Linux kemel 2.6.29，WINDOWS可視化開發環境，多線多功能處理機制，支持多種網路協定 TCP、UDP、SNMP、CAN、BACNET/IP、LONGWORK等
硬 體
主CPU FREESCALE MCF5125，輔CPU FREESCALE 68HCAP32
RAM 256MB，NAND FLASH 1GB，Ethernet 10/100M下載，連線及管理
硬 體
19英吋標準機櫃安裝?1U高度
尺寸(WxDxH)
寬286x深200x高56mm
電 源
DC24V 1.0A
重 量
2.5公斤
環境相對濕度
10 ％ ~ 90 ％
工作環境溫度
5℃ ~ 45℃
【應用場合】
控制中心、會議室、視聽教室、媒體管理中心、視訊會議環境、遠距教學、居家自動化。
【主要功能】
可隨時開啟直接操作（非PC架構），不需開機程式及控制程式執行過程之等待，
處理器需直接提供程式儲存及運算，以防止整體系統有當機之慮。
主機內建256MB記憶體及1GB FLASH MEMORY。
內建10/100Base乙太網路，支援標準網路通訊協定，全雙工TCP/IP、UDP/IP 動態及固定IP。
內建WEB伺服器，透過WI-FI控制，以全中文化圖形控制介面顯示，可與各類行動裝置及時同步相互控制，
例：平板電腦、手機(IPad/IPhone、Android)等產品。
複合式影像整合頁面：同步顯示監看影像、門禁及燈光多功能於同一頁面顯示控制動作。
支持滑動特效，可實現頁面、音量、燈光，滑動效果。
所有控制頁面與平板電腦、PC及有線、無線網路使用控制端同步反饋聯控操作。
具有豐富的可編程邏輯模組，包括各種時序、協定設定、協定解析、信號轉換、運算及多工處理功能等。
支持密碼保護的權限管理帳號。
具備雙向RS-232 / 422 / 485模組4組。
具備紅外線模組、DI模組、繼電器模組，各8組。
通訊狀態顯示 : LED顯示傳送 / 接收 / 連線 / 錯誤 所有端子之通訊狀態。
